电脑硬盘指示灯不亮怎么办?如何解决电脑硬盘

[导读]:HDD LED和power LED是有正负极的,插反了就亮不了,有颜色那跟是正极,HDD LED正极一般是红色的,注意连接主机的前面板的线缆的时候注意一定不要插错,轻者就是造成一些不良的反应,如...
HDD LED和power LED是有正负极的,插反了就亮不了,有颜色那跟是正极,HDD LED正极一般是红色的,注意连接主机的前面板的线缆的时候注意一定不要插错,轻者就是造成一些不良的反应,如无法开机,指示灯不亮,严重的情况会造成线缆的烧毁,存在严重的安全隐患。
点击查看大图

  上图就是华硕主板这种接线的示意图(红色的点表示没有插针),实际上很好记。这里要注意的是有些机箱的PLED是3Pin线的插头,但是实际上上面只有两根线,这里就需要连接到3Pin的PLED插针上,如上图的虚线部分,就是专门连接3Pin的PLED插头的。

  下面我们来找一下这个的规律。首先,SPEAKER的规律最为明显,4Pin在一起,除了插SPeaker其他什么都插不了。所以以后看到这种插针的时候,我们首先确定SPeaker的位置。然后,如果有3Pin在一起的,必然是接电源指示灯,因为只有电源指示灯可能会出现3Pin;第三,Power开关90%都是独立在中间的两个Pin,当然也可以自己用导体短接一下这两个pin,如果开机,则证明是插POWER的,旁边的Reset也可以按照同样的方法试验。剩下的当然是插硬盘灯了,注意电源指示灯和硬盘工作状态指示灯都是要分正负极的,实际上插反了也没什么,只是会不亮,不会对主板造成损坏。

    当然还有一种情况就是主板或者硬盘存在问题,一般这种情况是比较严重的问题了,另作检测和处理。

    下面简单举例说明一下主板前面板的连线问题:

前置音频连接方法
  由于前置音频是近两年才开始流行起来的,别说是用户了,就连很多装机的技术员都不太会连接前置音频的线,甚至还有不少JS直接说出了接了前置后面就不出声了这样的笑话。那么前置音频到底是不是那么难接呢,我们一起来看一看。



点击查看大图

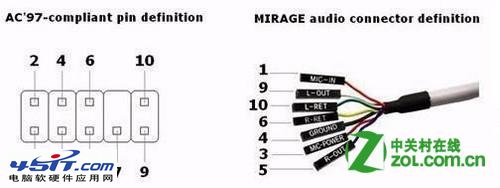

  从目前市场上售卖的主板来看,前置音频插针的排序已经成了一种固定的标准(如上图)。从图上可以看出,前置音频的插针一共有9颗,但一共占据了10根插针的位置,第8针是留空的。

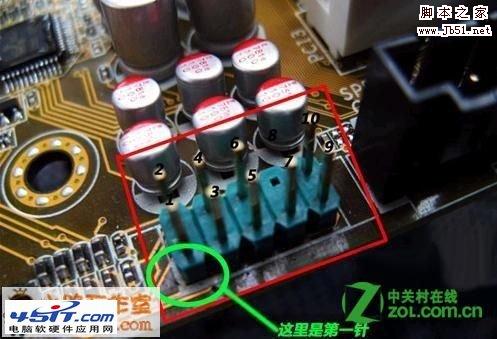

  上图是比较典型的前置音频的连线,前置音频实际上一共只需要连接7根线,也就是上图中的7根线。在主板的插针端,我们只要了解每一根插针的定义,也就很好连接前置音频了。下面我们来看一下主板上每颗针的定义:

  1——Micin/MIC(麦克风输入)
  2——GND(接地)
  3——MicPower/MicVCC/MICBIAS(麦克风电压)
  4——Nopin
  5——LINEOUTFR(右声道前置音频输出)
  6——LINEOUTRR(右声道后置音频输出)
  7——NOpin
  8——NOpin
  9——LINEOUTFL(左声道前置音频输出)
  10——LINEOUTRL(做声道后置音频输出)

  在连接前置音频的时候,只需要按照上面的定义,连接好相应的线就可以了。实际上,第5Pin和第6Pin、第9Pin和第10Pin在部分机箱上是由一根线接出来的,也可以达到同样的效果。
    其他硬盘LED指示灯的问题,这些问题同样有很多同学也遇到了都是关注价值比较大的问题,建议阅读为宜。
